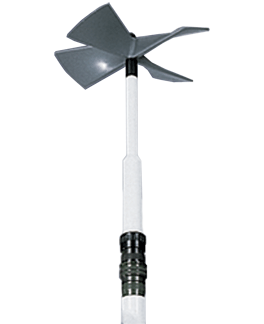

螺旋桨式风速计
型号 27106 & 27106T
螺旋式风速计利用快速响应螺旋推进器和高质量的测速发电机传感器产生与空气速度成线性比例的直流电压。然而，可以测量来自任何方向的气流，螺旋桨只对平行于其旋转轴的气流分量作出反应。离轴响应近似于具有适当极性的余弦曲线；对于垂直气流，螺旋桨不旋转。输出信号适用于各种信号转换器和数据记录设备。标准型号27106聚苯乙烯（EPS）螺旋桨在低风速下提供最大的灵敏度。一个可选的型号27016T碳纤维热塑性（CFT）螺旋桨可用于更大的范围和耐用性。
 |
|
|
|
 |
|
27106 产品说明书 |
27106T 产品说明书 |
27106D 产品说明书 |
27106DT 产品说明书 |
Replacement Parts |
型号 27106
规格参数
08274发泡聚苯乙烯螺旋桨（EPS）：
直径: 22 cm
节距：29.4 cm 每转通风
量程： 0-25 m/s (55 mph)
阈值：* 0.3 m/s (0.6 mph)
距离常数：* 1.0 m (3.2 ft)
信号输出:
标准：测速发电机传感器-模拟直流电压比例风分量。极性表示旋转方向。 1800 RPM (500 mV) = 8.8 m/s (19.7 mph).
可选：光料斗传感器，10脉冲/转。 1800 RPM (300 Hz) = 8.8 m/s (19.7 mph).
电源要求：
标准配置：带测速发电机的风速计为自力式。
可选：带光电漏斗的风速计需要5-15 Vdc，11ma。
尺寸：
43 cm（17 in）长/安装，2.5 cm（1 in）壳体直径螺旋桨直径：（见上文）
安装： ¾″ 带MS型连接器的管螺纹接头（与风速计连接）
重量：
0.5 kg (1.1 lbs), 运输重量 1 kg (2.2 lbs)
型号 27106T
规格参数
08254碳纤维热塑性螺旋桨（CFT）：
直径: 20 cm
节距：30.0 cm 每转通风
量程： 0-35 m/s (80 mph)
阈值：* 0.4 m/s (0.8 mph)
距离常数：* 2.1 m (6.9 ft)
信号输出:
标准：测速发电机传感器-模拟直流电压比例风分量。极性表示旋转方向。1800转/分（500毫伏）=9.0米/秒（20.1英里/小时）。
可选：光料斗传感器，10脉冲/转。1800转/分（300 Hz）=9.0米/秒（20.1英里/小时）。
电源要求：
标准配置：带测速发电机的风速计为自力式。
可选：带光电漏斗的风速计需要5-15 Vdc，11ma。
尺寸：
43 cm（17 in）长/安装，2.5 cm（1 in）壳体直径螺旋桨直径：（见上文）
安装： ¾″ 带MS型连接器的管螺纹接头（与风速计连接）
重量：
0.5 kg (1.1 lbs), 运输重量 1 kg (2.2 lbs)
*根据ASTM标准程序确定的标称值。 规格参数如有更改恕不通知.
