海洋
风监测器

型号 05106

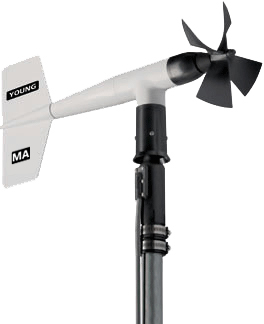

风速风向仪MA是一种精确可靠的风传感器，专门为海洋环境的严酷条件而设计。风速传感器是一个四叶螺旋螺旋桨。独特的传感器产生的脉冲信号没有电接触或滑环。风向传感器是一个耐用的成型叶片。叶片角度由密封室内的精密电位计感应。所有材料都经过精心挑选，以防腐蚀，并在恶劣的海洋环境中具有最大的耐用性。陶瓷轴承贯穿始终。设备安装在标准1英寸管上。独立的信号调节电路可在需要时提供电压或电流信号（见下文）。每一个设备都有一个防风雨接线盒，方便安装接线。

产品手册		05106 产品说明书		05603C 产品说明书		05631C 产品说明书		替换配件 05106 05106 (Legacy)

规格参数
量程：
风速： 0-100 m/s (224 mph)
风向： 360° 机械, 355° 电子(5° 开)
精度：
风速： ± 0.3 m/s (0.6 mph) 或实时数据的1%
风向： ± 3 度
阈值：* 螺旋桨： 1.0 m/s (2.4 mph) 叶片： 1.0 m/s (2.4 mph)
信号输出:
风速： 磁感应交流电压，每转3个脉冲。1800转/分（90赫兹）=8.8米/秒（19.7英里/小时）
风向： 来自电位器的模拟直流电压，电阻为10kΩ，线性度为0.25%，预期寿命为-5000万转。
电源要求：
电位计励磁： 15 VDC 最大
传感器线缆：
为方便电器链接，提供三米线缆。
如果需要更长的线缆，用户可以自备接线盒延伸接线。
尺寸：
总高: 37 cm (14.6 in)
总长: 55 cm (21.7 in)
螺旋桨： 18 cm (7 in) 直径
安装： 34 mm (1.34 in) 直径 (标准1英寸管子)
重量：
传感器重量： 1.0 kg (2.2 lbs)
运输重量： 2.3 kg (5 lbs)

型号 05603C, 风传感器转换器 (0-5 VDC 输出)
电源要求： 8-24 VDC (5 mA @ 12 VDC)
工作温度： -50 to 60°C
输出信号： 0-5.00 VDC 全量程

型号 05631C, 风传感器转换器 (4-20 mA 电流输出)
电源要求： 12-30 VDC (40 mA 最大)
工作温度： -50 to 60°C
输出信号： 4-20 mA 全量程

在此订购专用线缆

符合CE标准，规格如有变更，恕不另行通知。
